Водосточная система RUPLAST (пластик)

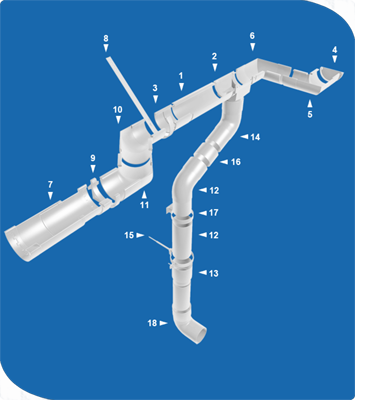

Система желобов
1 Желоб водосточный 3, 4 м
2 Воронка расширительная
3 Соединитель желобов
4 Заглушка желобов
5 Угол внешний 90°
6 Угол внутренний 90°
7 Элемент расширительный
8 Кронштейн желоба металлический
9 Кронштейн желоба пластиковый
10 Угол внешний 45°
11 Угол внутренний 45°

Система труб
12 Труба водосточная 3, 4 м
13 Соединитель труб 90мм
14 Колено 60°, 90мм
15 Держатель трубы металлический
16 Соединитель колена
17 Хомут трубы пластиковый
18 Отвод (наконечник) водосточный

Монтаж системы

Инструменты и приспособления

Для осуществления качественного монтажа водосточной системы Рупласт, необходимо использовать следующие инструменты и приспособления:Для разметки потребуются:

• Рулетка;
• Складная линейка;
• Простой карандаш.
• Шланговый уровень;
• Шнур;
• Ватерпас.

Для крепления кронштейнов необходимо наличие:

• Отвертки;
• Дрели;
• Шуруповерта.

Для распилов потребуются:

• Пила;
• При отсутствии пилы – ножовка;
• Режущая коробка – стусло. Как правило, она используется для выполнения перпендикулярных распилов.

Для соединения элементов водосточной системы применяется:

Клей Ruplast – поставляется в тюбиках по 200 г.

1. Установка металлических кронштейнов
1.1. Кронштейны могут быть установлены горизонтально или с небольшим (до 3 мм на 1 м.п.) наклоном в сторону воронки.

Сложите все кронштейны для одной стороны крыши рядом и с помощью карандаша и линейки проведите диагональную отметку с учетом указанного наклона на расстоянии не менее 10мм от фиксатора желоба. Согните кронштейн при помощи любого подручного средства. Все кронштейны должны быть согнуты с одинаковым углом (уклон крыши) так, чтобы после сборки передний край желоба был на 2 мм ниже заднего.

1.2. Оба крайних кронштейна установите на расстоянии около 150 мм от краев крыши. Далее натяните шпагат между наружными концами кронштейнов. Остальные кронштейны устанавливаются с шагом около 600 мм и крепятся шурупами с гальваническим покрытием.

2. Установка пластиковых кронштейнов

2.1. Пластиковые кронштейны крепятся на лобовую доску и устанавливаются на расстоянии около 150 мм от края крыши. Пластиковые кронштейны крепятся на лобовую доску горизонтально или с небольшим (до 3мм на 1м.п.) наклоном в сторону воронки. Установите крайние кронштейны на расстоянии около 150мм от краев крыши, далее натяните шпагат между их наружными концами. Остальные кронштейны устанавливаются с шагом около 60 см и крепятся шурупами с гальваническим покрытием.

3. Установка заглушек

3.1. По внутренней части заглушки нанесите полоску клея шириной около 5 мм и сразу соедините желоб и заглушку. Установите заглушку на задний край желоба и заведите ее за передний край.

4. Установки воронки

4.1. Если длина карниза не превышает 4м, до установки желоба приложите воронку к его внешней стороне и отмерьте внутренний диаметр отверстия воронки на желобе.

4.2. Мелкозубчатым полотном пилы или ножовки произведите два косых запила напротив друг друга. Зачистите края распилов.

4.3. По внутренней части периметра воронки нанесите полосу клея шириной 5мм, отступив 10мм от краев. Нанесите еще 2 полоски клея по краям отверстия.


4.4. Немедленно зацепите кромку воронки за задний край желоба и заведите воронку за его передний край.

5. Установка соединительных элементов желобов

5.1. В результате перепадов температур желоба изменяют свои линейные размеры, поэтому должны иметь возможность перемещаться в кронштейнах. Длина желоба должна быть подобрана таким образом, чтобы расстояние от стыкового соединения желобов до кронштейна было не менее 90мм.

5.2. При соединении желоба необходимо следить за плотной стыковкой их концов. Затем на внутреннюю часть соединительного элемента наносятся 4 полоски клея шириной 5мм, отступив примерно 15мм от края.

5.3 Немедленно зацепите кромку соединительного элемента за задний край желоба, а затем заведите переднюю кромку элемента за передний край желоба. По возможности склейку лучше осуществлять на ровной поверхности до установки желоба в кронштейны.

6. Установка желоба

6.1 Для монтажа желоба в кронштейны необходимо сначала завести в фиксатор кронштейна кромку ближайшего к крыше края желоба. Затем, опустите желоб в кронштейн, надавите и зафиксируете противоположный край желоба.

7. Установка внутренних и внешних углов желоба

7.1 На внутреннюю часть одной половины уголка нанесите две полоски клея шириной около 5мм. Сборку желоба производите немедленно, задвинув угол на желоб до упора. Прижмите склеиваемые поверхности.

7.2 Желоб с приклеенным углом устанавливают в кронштейнах. Далее клей наносится на вторую внутреннюю часть угла и следующий желоб соединяют с углом.

8. Установка расширительной воронки

8.1. Установите крепежный кронштейн с обеих сторон расширительной воронки. Задвиньте желоб в расширительную воронку до температурной отметки, соответствующей температуре воздуха во время монтажа.

9. Установка расширительного элемента

9.1. Если расстояние между углами горизонтальных стыков превышает 10 м, то устанавливается расширительный элемент.

9.2. Составные части расширительного элемента совмещаются по температурным отметкам согласно температуре, при которой осуществляется монтаж, затем наносится клей на концы расширительного элемента и в них вклеивается желоб с обеих сторон, при этом совмещение составных частей по температурным отметкам сохраняется.

10. Установка колена трубы

10.1. Между двумя коленами водосточной трубы устанавливается прямой отрезок трубы длиной не менее 60мм либо соединитель колен. Колена устанавливаются по направлению стока воды. Если длина двойного колена превышает 600мм, то верхнее колено прикрепляется к воронке.

Выбор длины промежуточной трубы водостока можно сделать на основе
Таблицы 1.


 Таблица 1

11. Установка хомута трубы

11.1. Верхний хомут устанавливается непосредственно под коленом водосточной трубы в положении А так, чтобы кольцо плотно фиксировало трубу.

11.2. Нижнее кольцо устанавливается в положении В так, чтобы оно свободно охватывало трубу.

12. Установка соединителя труб

12.1. Если длина трубы превышает 4м и состоит из двух частей и более, используется соединитель труб.

12.2.Хомут под соединителем трубы крепится в положении А, причем верхняя труба которая входит в соединитель не клеится к нему, необходимо оставить «воздушную» щель длиной не менее 20мм, чтобы компенсировать линейное расширение.

12.3. Далее хомуты устанавливаются в положении В до следующего соединителя труб и т.д.

13. Установка отвода трубы

13.1. Водосточный наконечник для организации сброса воды устанавливается на расстоянии минимум 20мм от поверхности. Монтаж осуществляется с помощью клея.
